ZLG CANTest滤波器使用方法（cantest滤波设置）

在开始使用滤波器之前，先向大家讲解十六进制帧ID如何与二进制对应，如下图1；十六进制帧ID ：0xGHIJKLMN，其中N对应Byte0的bit0-bit3，M对应Byte0的bit4-bit7；。。。；而G对应的是Byte3的bit4。

了解上述对应关系后。在实际应用中，假如我们只想接收帧ID高四位是0x1864的帧，那么我们要先换算成2进制，把0x64换算成8位的Byte2，把0x18换算成5位的Byte3；换算后的结果是Byte2=0110 0100；Byte3=1 1000，如下图：

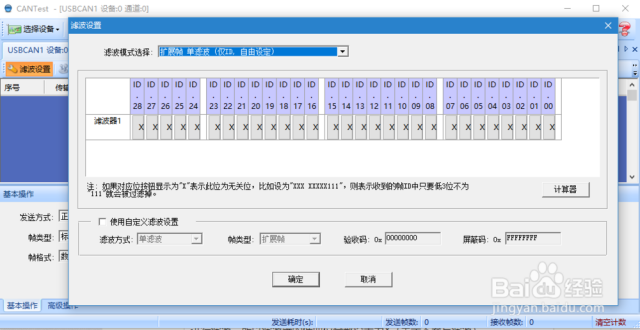

换算完毕以后，我们来设置滤波器，因上述步骤我都是用29位标识符做的讲解，所以下面我们也以扩展帧举例。打开滤波器设置界面，选择滤波模式为“扩展帧  单滤波（仅ID，自由设定）”如下图

把第二步换算的二进制数据设置进去，如下图1；因我们只对十六进制的高四位进行滤波，所以滤波器的低四位全部设置为X（X表示不参与滤波）。

设置完毕后，点击确定回到主界面，能看到我们只接收了十六进制帧ID高四位为0x1864的帧，其他帧已经被滤掉。
